ГНЕЗДА
Предназначены для разъёмного контактного соединения проводов с медными многопроволочными жилами между собой и присоединения указанных проводов к электротехническим устройствам. Гнезда поставляются лентой на бобине, возможна штучная поставка россыпью.
Все типы выпускаемых гнезд и их параметры сведены в таблицу.
Обозначение гнезда |
Материал |
Аналог |
Сечение присоединяемой жилы провода, мм2 |
ФБИШ.757474.001 |
Л63 ГОСТ 2208-2007 |
Соединитель 1-32 ГОСТ 25671-83 |
от 1 до 1,5 |
ФБИШ.757474.002 |
Л63 ГОСТ 2208-2007 |
Гнездо 203612 ОСТ 37.003.032-88 |
от 1 до 1,5 |
ФБИШ.757474.003 |
Л63 ГОСТ 2208-2007 |
Соединитель 1-11 ГОСТ 25671-83 |
от 0,5 до 1,0 |
ФБИШ.757474.004 |
Л63 ГОСТ 2208-2007 |
Гнездо 203211 ОСТ 37.003.032-88 |
от 0,5 до 1,0 |
ФБИШ.757474.007 |
Л63 ГОСТ 2208-2007 |
Соединитель 1-31 ГОСТ 25671-83 |
от 0,5 до 1,0 |
ФБИШ.757474.008 |
Л63 ГОСТ 2208-2007 |
- |
от 0,5 до 1,0 |

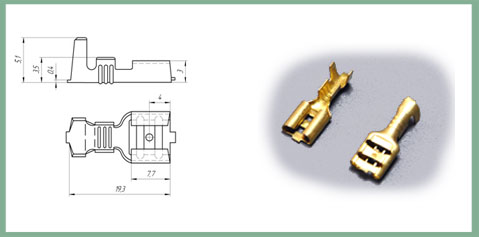

Гнездо ФБИШ.757474.001

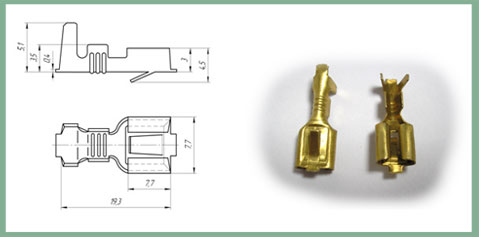

Гнездо ФБИШ.757474.002

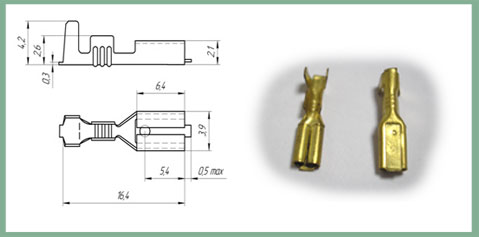

Гнездо ФБИШ.757474.003

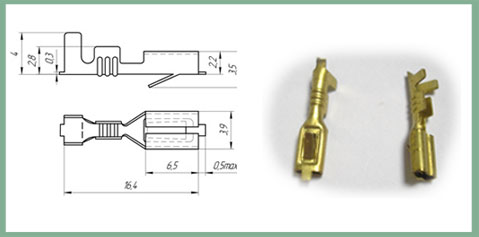

Гнездо ФБИШ.757474.004
Гнездо ФБИШ.757474.007
![гнездо 007 гнездо 007](/upload/medialibrary/6f1/6f1798e8912c196ff92226d50c7a0017.gif)
![гнездо 008 гнездо 008](/upload/medialibrary/629/62931c419a7c5a65a90a459c7e0c84ec.gif)
![Гнездо 10 04 002 +к+рам.gif Гнездо 10 04 002 +к+рам.gif](/upload/medialibrary/c6f/c6f67368071e38aa51d54d171e4bd7c8.gif)
НАКОНЕЧНИКИ
Предназначены для закрепления на медных многопроволочных жилах проводов и присоединения к электротехническим устройствам. Наконечники поставляются лентой на бобине, возможна штучная поставка россыпью.
1. Наконечник ФБИШ.757474.005
Сечение присоединяемой жилы проводов от 1 до 2,5 мм2
Материал наконечника Л63 по ГОСТ 2208-2007.
Обозначение |
Аналог наконечника по ГОСТ 22002.7-76 |
D, мм |
ФБИШ.757474.005 |
1-5-М-ЛТ |
5,3 |
ФБИШ.757474.005-01 |
1-6-М-ЛТ |
6,4 |
ФБИШ.757474.005-02 |
1-4-М-ЛТ |
4,3 |
2. Наконечник ФБИШ.757474.006
Сечение присоединяемой жилы проводов от 2,5 до 4,0 мм2
Материал наконечника Л63 по ГОСТ 2208-2007.
Обозначение |
Аналог наконечника по ГОСТ 22002.7-76 |
D, мм |
ФБИШ.757474.006 |
2,5-5-М-ЛТ |
5,3 |
ФБИШ.757474.006-01 |
2,5-6-М-ЛТ |
6,4 |

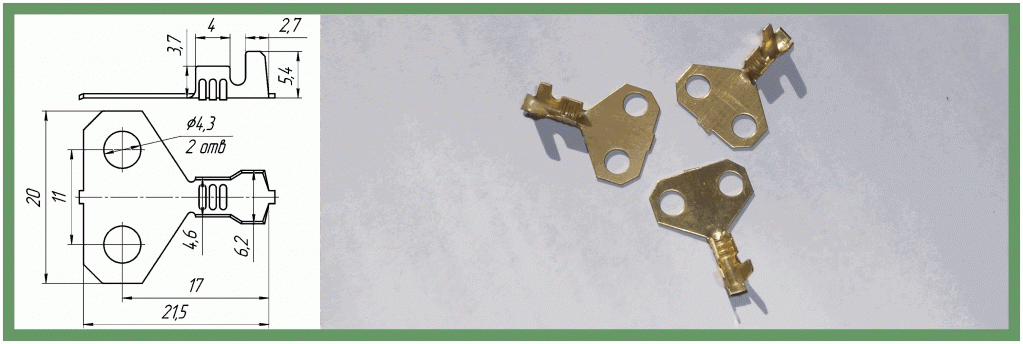

3. Наконечник 1467-18.001
Сечение присоединяемой жилы проводов от 0,75 до 2,5 мм2
Материал наконечника Л63 по ГОСТ 2208-2007.
