БЛОК РОЗЖИГА ГАЗА BR-1-1, BR-1-2, BR-1-6 ТУ BY 200194876.009-2009
Предназначены для воспламенения газовоздушной смеси на горелках бытовых газовых плит.
1. Блоки розжига газа BR-1-1, BR-1-6 работают в одноискровом режиме (одно нажатие кнопки включения – одна искра) и различаются количеством каналов искрения (4 и 6 соответственно), а также габаритами.
2. Блок розжига газа BR-1-2 работает в многоискровом режиме (при нажатии и удержании – искры с периодом (0,5±0,15) с) и имеет 4 канала искрения.
Максимальное расстояние от разрядника до горелки для блока розжига газа BR-1-1 составляет 5 мм; для блока BR-1-6 на выходах 3,4 составляет 6 мм, на выходах 1,2,5,6 - 5 мм; для блока BR-1-2 – 4,5 мм.
По согласованию с заказчиком блоки розжига газа могут быть укомплектованы соединительными проводами и разрядниками.
Блоки розжига газа BR-1-1, BR-1-2
Схема подключения BR-1-1
Схема подключения BR-1-2
Схема подключения BR-1-6
Технические характеристики:
Напряжение питания ............................................................ 230 В (+6%; -10%), 50-60 Гц
Мощность потребляемая от сети, не более .............................. 0,6 Вт
Исполнение по степени защиты, обеспечиваемой оболочкой ...... IPXO
Класс защита от поражения электрическим током .................... II
Предел рабочей температуры окружающей среды ..................... +120 0С
Климатическое исполнение .................................................... УХЛ4.2
Гарантийный срок эксплуатации ............................................. 3 года
Все блоки розжига газа имеют сертификат соответствия РОСС BY.РБ01.В24736; BY/11203.03.004 05780, а блоки розжига газа BR-1-1, BR 1-2 также имеют сертификат соответствия Европейским Директивам безопасности (СЕ)- VDE 40010200 .
БЛОК РОЗЖИГА ГАЗА BR-1-3 ТУ ВY 200194876.009-2009
Предназначен для воспламенения газовоздушной смеси на горелках бытовых газовых плит.
Блок розжига газа BR-1-3 работает в многоискровом режиме (при нажатии и удержании – искры с периодом (0,5±0,15) с) и имеет 4 канала искрения.
Максимальное расстояние от разрядника до горелки составляет 4,5 мм.
По согласованию с заказчиком блок розжига газа может быть укомплектован соединительными проводами и разрядниками.

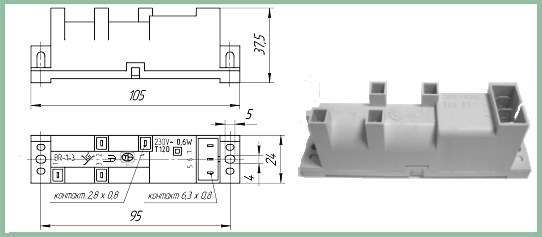

Блок розжига газа BR-1-3
Схема подключения BR-1-3
Технические характеристики:
Напряжение питания ............................................................ 230 В (+6%; -10%), 50-60 Гц
Мощность потребляемая от сети, не более .............................. 0,6 Вт
Исполнение по степени защиты, обеспечиваемой оболочкой ...... IPXO
Класс защита от поражения электрическим током .................... II
Предел рабочей температуры окружающей среды ..................... +120 0С
Климатическое исполнение .................................................... УХЛ4.2
Гарантийный срок эксплуатации ............................................. 3 года
Блок розжига газа имеет сертификаты соответствия BY/112 03.03.004 05780, РОСС ВY.РБ01.В24736.
БЛОК РОЗЖИГА ГАЗА BR-1-4, BR-1-5, BR-1-7 ТУ 3468-001-44665982-00
Предназначены для воспламенения газовоздушной смеси на горелках бытовых газовых плит.
1. Блоки розжига газа BR-1-4, BR-1-5 работают в одноискровом режиме (одно нажатие кнопки включения – одна искра) и различаются количеством каналов искрения (4 и 6 соответственно), а также габаритами.
2. Блок розжига газа BR-1-7 работает в многоискровом режиме (при нажатии и удержании – искры с периодом (0,5±0,15) с) и имеет 6 каналов искрения.
Максимальное расстояние от разрядника до горелки для блока розжига газа BR-1-4 составляет 5 мм; для блока BR-1-5 на выходах 3, 4 составляет 6 мм, на выходах 1, 2, 5, 6 - 5 мм; для блока BR-1-7 на выходах 3, 4 составляет 6 мм, на выходах 1, 2, 5, 6 - 4,5 мм.
По согласованию с заказчиком блоки розжига газа могут быть укомплектованы соединительными проводами и разрядниками.
Блок розжига газа BR-1-4
Схема подключения BR-1-4
Блоки розжига газа BR-1-5, BR-1-7
Схема подключения BR-1-5
Схема подключения BR-1-7
Технические характеристики:
Напряжение питания ............................................................ 230 В (+6%; -10%), 50-60 Гц
Мощность потребляемая от сети, не более .............................. 0,6 Вт
Исполнение по степени защиты, обеспечиваемой оболочкой ...... IPXO
Класс защита от поражения электрическим током .................... II
Предел рабочей температуры окружающей среды ..................... +120 0С
Климатическое исполнение .................................................... УХЛ4.2
Гарантийный срок эксплуатации ............................................. 3 года
Все блоки розжига газа имеют сертификат соответствия РОСС BY.РБ01.В24736; BY/112 03.03.004 05780, а блоки розжига газа BR-1-4, BR 1-5 также имеют сертификат соответствия Европейским Директивам безопасности (СЕ)- VDE 40010200 .
БЛОК РОЗЖИГА ГАЗА BR-1-8 ТУ ВY 200194876.009-2009
Предназначен для воспламенения газовоздушной смеси на горелках бытовых газовых плит.
Блок розжига газа BR-1-8 работает в многоискровом режиме (при нажатии и удержании – искры с периодом (0,5±0,15) с) и имеет 6 каналов искрения.
Максимальное расстояние от разрядника до горелки на выходах 3, 4 составляет 6 мм, на выходах 1, 2, 5, 6 - 4,5 мм.
По согласованию с заказчиком блок розжига газа может быть укомплектован соединительными проводами и разрядниками.
Блоки розжига газа BR-1-8
Схема подключения BR-1-8
Технические характеристики:
Напряжение питания ............................................................ 230 В (+6%; -10%), 50-60 Гц
Мощность потребляемая от сети, не более .............................. 0,6 Вт
Исполнение по степени защиты, обеспечиваемой оболочкой ...... IPXO
Класс защита от поражения электрическим током .................... II
Предел рабочей температуры окружающей среды ..................... +120 0С
Климатическое исполнение .................................................... УХЛ4.2
Гарантийный срок эксплуатации ............................................. 3 года
Блок розжига газа имеет сертификаты соответствия BY/112 03.03.004 05780, РОСС ВY.РБ01.В24736.
